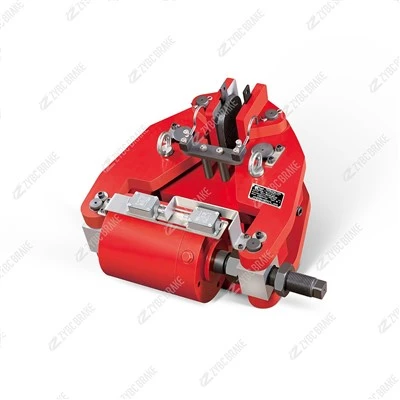

SBD125-Een hydraulische fail-safe schijfveiligheidsrem
Overzicht en modeldecodering SBD-A is de verbeterde variant van de originele SBD-veiligheidsremmenfamilie. De faal-veilige remklauw wordt op de trommelas gemonteerd, klemt de remschijf vast via wrijvingsblokken en wordt in de "geremde" toestand gehouden door een schijf-veerpakket; olie onder druk van de HPU...
Beschrijving
Overzicht en modeldecodering
SBD-A is de verbeterde variant van de originele SBD-veiligheidsremmenfamilie. De faal-veilige remklauw wordt op de trommelas gemonteerd, klemt de remschijf vast via wrijvingsblokken en wordt in de "geremde" toestand gehouden door een schijf-veerpakket; olie onder druk uit de HPU trekt de zuiger in en laat de rem los. Het is de standaard veiligheidsrem met lage-snelheid-as op Chinese- kranen, die voldoet aanJB/T 10917-2008(schijf-/remklauwremmen).
| Code | Betekenis | Waarde voor dit toestel |
|---|---|---|
| SBD | Veiligheidsrem, schijftype (veer-aangebracht) | SBD-familie |
| 125 | Nominale totale klemkracht | 125 kN(≈ 90 kN effectieve remkracht) |
| A | Montage-/constructieversie | A-type (afmetingen A, C, d1, d2 per tafel) |
| -D×t | Schijfdiameter x dikte (bestelnummer) | bijv.. -1600×30 → Ø1600 / 30 mm |
| ik / II | Achtervoegsel van montage-versie | Installatie van I-versie of II-versie |
| R / L | Optie los-/slijtage-eindschakelaar | Optionele open-positie- en pad-slijtagelimietschakelaars |
Technische gegevens
| Parameter | SBD125-A | Opmerking |
|---|---|---|
| Totale klemkracht | 125 kN | Beoordeeld; ingesteld door de -moer + zuiger-stanguitsteeksel L aan te passen |
| Remkracht (effectieve kracht). | 90 kN | Kracht beschikbaar bij wrijvingsdiameter |
| Werkdruk cilinder | 9 MPa (≈90 bar) | HPU moet groter dan of gelijk aan dit leveren om vrij te geven |
| Olievolume dat moet worden vrijgegeven | 90 ml | Per opening; grootte van de HPU dienovereenkomstig |
| Vrijgegeven (open) goedkeuring | 0,75 – 1,5 mm | Uniform aan beide zijden; automatisch-gecompenseerd naarmate de remblokken slijten |
| Remschijfdiameter D | Ø800 – Ø1800mm | d1=D − 135 (mm); d2max=D − 270 |
| Wrijvingscoëfficiënt μ | 0,35 (berekening) / 0,36 (nominaal) | Harde voering zonder-asbest |
| Remkoppel M | M = μ × d1 × F (N·m) | Zie §4 berekening |
| Gewicht | 195 kg | Remklauw montage |
| Plicht / reactie | Snel sluitend, korte inschakeltijd | Spoed-/parkeerplicht; geen continue frictiedienst |
| Bevestigingsbouten | Funderingsbouten (zie afmetingen A, C) | Koppel volgens specificatie |
Arbeidsomstandigheden
Omgevingstemperatuur:−20 graden tot +40 graden(sommige bronnen −25 graden; bevestigen per leverancier / tropische optie)
Relatieve vochtigheid Minder dan of gelijk aan 90%, geen condensatie; hoogte Minder dan of gelijk aan 2000 m
Geen sterke corrosie, geen brandbare/explosieve atmosfeer bij de rem -standaard SBD is NIET explosiebeveiligd-; gebruik de BYWZ5 / DYW / Ed.Ex-serie voor gevaarlijke zones
